——HIC6621EX221-5LIR-IT 智能違停取證高清球型網絡攝像機

測試指導｜張宗山 文｜黃仁貴 原載a&s《安全與自動化》工程商IN版201405

宇視科技的這款智能違停取證球機，從外觀看，采用了宇視獨有的經典外觀設計，是一款遠距離夜視高清網絡攝像機；同時，該機監控性能表現豐富而穩定，如高清的畫質、平穩的網絡控制、透霧等，而這些，最后都是為了實現良好的違停檢測應用所準備，下面，就讓我們來驗證它的優良表現吧。

智能交通的傳統產品形態主要集中在卡口與非現場執法設備產品，前者主要應用于城市出入口、主干道路、高速公路等處，進行過車記錄；后者則主要應用于十字路口，進行違法行車檢測。但在城區內還有大量的非十字路口路段存在著違法現象，如亂停亂放、亂占道路、壓線、逆行、高速停車下客等，而這些非現場執法設備則無法覆蓋。

為解決這類違法事件，更大限度的提高出行效率，宇視科技通過繼承對高清球機監控以及電警違法檢測智能算法的理解，并將二者結合，設計出一款專用于路段監控、違法檢測的智能取證高清球機。當然，這些功能的實現，需依賴設備商一系列成熟的技術支持方可打造出這樣一款專用產品，下面，請隨小編一起對其進行剖析。

還是那熟悉的靚影

HIC6621EX221-5LIR-IT智能違停取證球機外觀設計與宇視HIC6621EX22-IRL等球型攝像機，在外觀上看不出差異來，還是那經典的外形、熟悉的身影，以及宇視那獨有的結構設計：不易被水珠/灰塵粘附的高清光學玻璃視窗、利于增加紅外穿透的增透玻璃、精美的白色烤漆外觀等。在此，該機有幾個特殊點要給大家做特別介紹。

·IP67等級：因該機為室外應用型設備，其防護等級達到IP67等級，防水、防塵效果良好，而其堅固的鋁制外殼、美化用的塑料外殼，也有良好的防腐應用效果；
·紅外增透面板：提升紅外透光率，有效抑制紅爆現象。

雁過留聲 一個都不放過

與我們以往測試違停取證系統有所不同， 宇視科技HIC6621EX221-5LIR-IT智能違停取證球機，已經將智能違法檢測算法內置于球機內部，無需外加任何視頻分析設備，即可以完成違停、壓線、逆行等違法行為的檢測；單球機即可完成自動違法檢測、自動球機控制、車牌特寫抓拍、車牌號碼識別、違法信息自動上傳等功能。是一款純粹的真正意義上的智能球機。

在算法方面，受益于宇視科技非現場執法設備產品的積累，在捕獲率，檢測有效率以及車牌識別率方面都有很好的表現。為了提高捕獲率，智能違停取證球機進行了海量車輛樣本的學習，這樣即使應用的場景再復雜，行人或其他移動物體再干擾，也能從繁雜的背景中準確識別車輛特征；為了提高車牌識別率，該機進行了專門的3D車牌重建的算法訓練，這樣即使在變倍后，大角度車牌的呈現，也可以準確的將車牌進行水平、垂直、縱深三個方向的矯正；為了提高證據鏈檢測速度，獨有的標定算法，可以保證從全景到特寫的變倍控制一步到位；為提高檢測的有效率，避免誤拍多拍等現象，將算法進行了抗干擾處理，可以避免一車多拍或由于遮擋導致證據鏈不完整的情況。

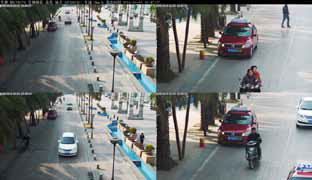

本次以固定場景來檢測。測試中發現，當在固定場景內有車輛停留時間達到5s，該機即在場景畫面下用紅框鎖定該車，然后球機精準地快速變倍鎖定該車，從放大的圖像上，可以清晰地識別到被鎖定車輛的車牌、車色等詳細的違停車輛信息，同時，攝像機自動將識別到的信息疊加于抓拍的圖片上。

完成抓拍后，球機即復位到場景預置位繼續檢測，當場景內又有違停車輛時，球機再次觸發并鎖定該車；如果場景內有多輛車違停，球機將會逐個變倍抓拍，檢測過程中，發現該機違章停車功能響應快速，鎖定后，鏡頭聚焦與變倍也幾乎同步快速完成，視頻、抓拍的圖像清晰可辨，再比較識別的信息，未見錯誤識別情況。

宇視科技的這款智能違停取證球機支持單向檢測范圍最遠100米（白天），檢測區域最多支持16個，即4個預置位，每個預置位最多設置4個檢測區域。正常天氣下捕獲率和識別率均達到了90%以上。

結語

HIC6621EX221-5LIR-IT經過了宇視科技精湛的工藝設計，其良好的室外型結構設計、高清的圖像效果、平穩的網絡控制、豐富的圖像處理功能，加上良好的云臺及綜合隨動功能，都為該機的違章停車應用提供了優良的軟硬件基礎。這也讓該機在違章停車檢測應用中表現出來精準定位效果：檢測快速、定位精準、識別準確。

產品特色
該機除可以在市區進行違停、壓線、逆行等檢測外，還可以應用于客車高速公路下客等場景。夜間不需要進行違法檢測的時候，紅外補光開啟，可以用于治安監控，一舉多得！此類專項功能產品的出現，對減少甚至杜絕違章停車等阻礙道路暢通，影響行人安全有很好的促進作用，同時還可以避免惡性事故的發生，改善城市交通狀況。

提升空間
建議采用30倍光學變焦鏡頭；那樣，該設備將能適應高速公路等更大監控場景的應用。

適用場合
道路、公交站臺、機場、車站、校園、小區、社區等易出現違停的場所。

測試環境
a&s測試室、深圳深南大道、某市公交站臺場景。

配合設備
清晰度測試卡、色彩還原測試卡、高性能臺式電腦、照度計及暗箱/暗室、創維群欣6M48系列專業顯示器、專業單反相機。

測試者介紹
張宗山 本刊技術顧問，負責本次測試的技術指導工作。
黃仁貴 本刊采訪編輯，負責本次測試過程的記錄及撰稿。
