相信你一定還記得擊敗了李世石和柯潔的谷歌“阿爾法狗”（Alpha Go），那你知道驅動Alpha Go的是什么嗎？

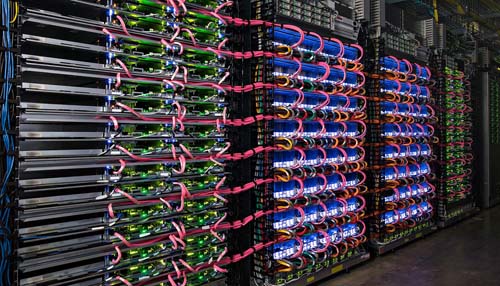

如果你覺得Alpha Go和人相似，只不過是把人腦換成了芯片，那么你就大錯特錯了。擊敗李世石的Alpha Go裝有48個谷歌的AI芯片，而這48個芯片不是安裝在Alpha Go身體里，而是在云端。所以，真正驅動Alpha Go的裝置，看上去是如下圖這樣的。

因此李世石和柯潔不是輸給了“機器人”，而是輸給了裝有AI芯片的云工作站。

然而近幾年，AI技術的應用場景開始向移動設備轉移，比如汽車上的自動駕駛、手機上的智能識別等。產業的需求促成了技術的進步，而AI芯片作為產業的根基，必須達到更強的性能、更高的效率、更小的體積，才能完成AI技術從云端到終端的轉移。

圖 2018年6月，在北京舉辦的IEEE人工智能與控制論國際研討會，IEEE SMC學會、中國自動化學會、中科院自動化研究所等專家在對區塊鏈、人工智能等概念的熱炒降溫

目前，AI芯片的研發方向主要分兩種：一是基于傳統馮·諾依曼架構的FPGA（現場可編程門陣列）和ASIC（專用集成電路）芯片，二是模仿人腦神經元結構設計的類腦芯片。其中FPGA和ASIC芯片不管是研發還是應用，都已經形成一定規模；而類腦芯片雖然還處于研發初期，但具備很大潛力，可能在未來成為行業內的主流。

這兩條發展路線的主要區別在于，前者沿用馮·諾依曼架構，后者采用類腦架構。你看到的每一臺電腦，采用的都是馮·諾依曼架構。它的核心思路就是處理器和存儲器要分開，所以才有了CPU（中央處理器）和內存。而類腦架構，顧名思義，模仿人腦神經元結構，因此CPU、內存和通信部件都集成在一起。

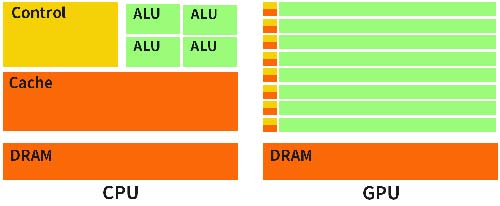

圖 GPU比CPU有更多的邏輯運算單元（ALU）

下面介紹兩種架構的簡要發展史、技術特點和代表性產品。

從GPU到FPGA和ASIC芯片

2007年以前，受限于當時算法和數據等因素，AI對芯片還沒有特別強烈的需求，通用的CPU芯片即可提供足夠的計算能力。比如現在在讀這篇文章的你，手機或電腦里就有CPU芯片。之后由于高清視頻和游戲產業的快速發展，GPU（圖形處理器）芯片取得迅速的發展。因為GPU有更多的邏輯運算單元用于處理數據，屬于高并行結構，在處理圖形數據和復雜算法方面比CPU更有優勢，又因為AI深度學習的模型參數多、數據規模大、計算量大，此后一段時間內GPU代替了CPU，成為當時AI芯片的主流。

然而GPU畢竟只是圖形處理器，不是專門用于AI深度學習的芯片，自然存在不足，比如在執行AI應用時，其并行結構的性能無法充分發揮，導致能耗高。與此同時，AI技術的應用日益增長，在教育、醫療、無人駕駛等領域都能看到AI的身影。然而GPU芯片過高的能耗無法滿足產業的需求，因此取而代之的是FPGA芯片，和ASIC芯片。

那么這兩種芯片的技術特點分別是什么呢？又有什么代表性的產品呢？

“萬能芯片”FPGA

FPGA（Field-Programmable Gate Array），即“現場可編程門陣列”，是在PAL、GAL、CPLD等可編程器件的基礎上進一步發展的產物。

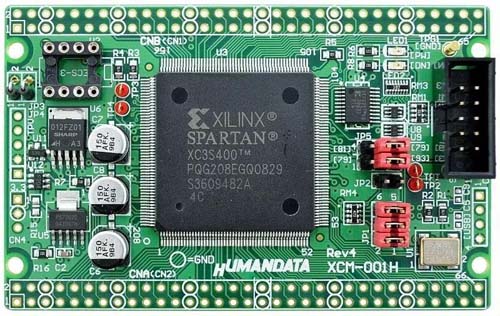

圖 Xilinx的Spartan系列FPGA芯片

FPGA可以被理解為“萬能芯片”。用戶通過燒入FPGA配置文件，來定義這些門電路以及存儲器之間的連線，用硬件描述語言（HDL）對FPGA的硬件電路進行設計。每完成一次燒錄，FPGA內部的硬件電路就有了確定的連接方式，具有了一定的功能，輸入的數據只需要依次經過各個門電路，就可以得到輸出結果。用大白話說，“萬能芯片”就是你需要它有哪些功能、它就能有哪些功能的芯片。

盡管叫“萬能芯片”，FPGA也不是沒有缺陷。正因為FPGA的結構具有較高靈活性，量產中單塊芯片的成本也比ASIC芯片高，并且在性能上，FPGA芯片的速度和能耗相比ASIC芯片也做出了妥協。

也就是說，“萬能芯片”雖然是個多面手，但它的性能比不上ASIC芯片，價格也比ASIC芯片高。

但是在芯片需求還未成規模、深度學習算法需要不斷迭代改進的情況下，具備可重構特性的FPGA芯片適應性更強。因此用FPGA來實現半定制人工智能芯片，毫無疑問是保險的選擇。

目前，FPGA芯片市場被美國廠商Xilinx和Altera瓜分。據國外媒體Marketwatch的統計，前者占全球市場份額50%、后者約占35%，兩家廠商霸占了85%的市場份額，專利6000多項，毫無疑問是行業里的兩座大山。

Xilinx的FPGA芯片從低端到高端，分為四個系列，分別是Spartan、Artix、Kintex、Vertex，芯片工藝也從45到16納米不等。芯片工藝水平越高，芯片越小。其中Spartan和Artix主要針對民用市場，應用包括無人駕駛、智能家居等；Kintex和Vertex主要針對軍用市場，應用包括國防、航空航天等。

再說說Xilinx的老對手Altera。Altera的主流FPGA芯片分為兩大類，一種側重低成本應用，容量中等，性能可以滿足一般的應用需求，如Cyclone和MAX系列；還有一種側重于高性能應用，容量大，性能能滿足各類高端應用，如Startix和Arria系列。Altera的FPGA芯片主要應用在消費電子、無線通信、軍事航空等領域。

專用集成電路ASIC

在AI產業應用大規模興起之前，使用FPGA這類適合并行計算的通用芯片來實現加速，可以避免研發ASIC這種定制芯片的高投入和風險。

但就像我們剛才說到的，由于通用芯片的設計初衷并非專門針對深度學習，因此FPGA難免存在性能、功耗等方面的瓶頸。隨著人工智能應用規模的擴大，這類問題將日益突出。換句話說，我們對人工智能所有的美好設想，都需要芯片追上人工智能迅速發展的步伐。如果芯片跟不上，就會成為人工智能發展的瓶頸。

所以，隨著近幾年人工智能算法和應用領域的快速發展，以及研發上的成果和工藝上的逐漸成熟，ASIC芯片正在成為人工智能計算芯片發展的主流。

ASIC芯片是針對特定需求而定制的專用芯片。雖然犧牲了通用性，但ASIC無論是在性能、功耗還是體積上，都比FPGA和GPU芯片有優勢，特別是在需要芯片同時具備高性能、低功耗、小體積的移動端設備上，比如手機。

但是，因為通用性低，ASIC芯片的高研發成本也可能會帶來高風險。然而如果考慮市場因素，ASIC芯片其實是行業的發展大趨勢。

為什么這么說呢？因為從服務器、計算機到無人駕駛汽車、無人機，再到智能家居的各類家電，海量的設備需要引入人工智能計算能力和感知交互能力。出于對實時性的要求，以及訓練數據隱私等考慮，這些能力不可能完全依賴云端，必須要有本地的軟硬件基礎平臺支撐。而ASIC芯片高性能、低功耗、小體積的特點恰好能滿足這些需求。

ASIC芯片市場百家爭鳴

2016年，英偉達發布了專門用于加速AI計算的Tesla P100芯片，并且在2017年升級為Tesla V100。在訓練超大型神經網絡模型時，Tesla V100可為深度學習相關的模型訓練和推斷應用提供高達125萬億次每秒的張量計算（張量計算是AI深度學習中最常用到的計算）。然而在最高性能模式下，Tesla V100的功耗達到300W，雖然性能強勁，但也毫無疑問是顆“核彈”，因為太費電了。

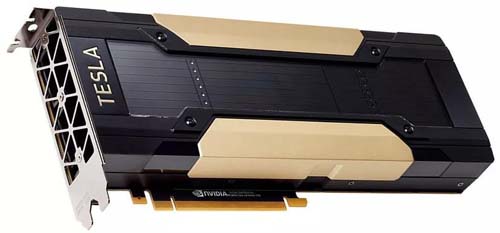

圖 英偉達Tesla V100芯片

同樣在2016年，谷歌發布了加速深度學習的TPU（Tensor Processing Unit）芯片，并且之后升級為TPU 2.0和TPU 3.0。與英偉達的芯片不同，谷歌的TPU芯片設置在云端，并且“只租不賣”，服務按小時收費。不過谷歌TPU的性能也十分強大，算力達到180萬億次每秒，并且功耗只有200w。

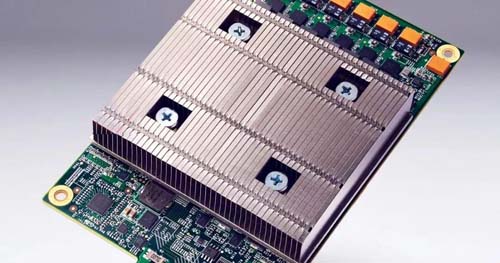

圖 谷歌TPU芯片

關于各自AI芯片的性能，谷歌CEOSundar Pichai和英偉達CEO黃仁勛之前還在網上產生過爭論。別看兩位大佬為自家產品撐腰，爭得不可開交，實際上不少網友指出，這兩款產品沒必要“硬做比較”，因為一個是在云端，一個是在終端。

除了大公司，初創企業也在激烈競爭ASIC芯片市場。那么初創企業在行業中該如何生存呢？對此，AI芯片初創企業Novumind的中國區CEO周斌告訴小探：創新是初創企業的核心競爭力。

2017年，NovuMind推出了第一款自主設計的AI芯片：NovuTensor。這款芯片使用原生張量處理器（Native Tensor Processor）作為內核構架，這種內核架構由NovuMind自主研發，并在短短一年內獲得美國專利。此外，NovuTensor芯片采用不同的異構計算模式來應對不同AI應用領域的三維張量計算。2018年下半年，Novumind剛推出了新一代NovuTensor芯片，這款芯片在做到15萬億次計算每秒的同時，全芯片功耗控制在約15W，效率極高。

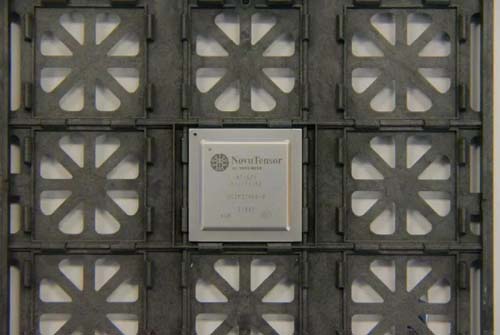

圖 Novumind的NovuTensor芯片

盡管NovuTensor芯片的紙面算力不如英偉達的芯片，但是其計算延遲和功耗卻低得多，因此適合邊緣端AI計算，也就是服務于物聯網。雖然大家都在追求高算力，但實際上不是所有芯片都需要高算力的。比如用在手機、智能眼鏡上的芯片，雖然也對算力有一定要求，但更需要的是低能耗，否則你的手機、智能眼鏡等產品，用幾下就沒電了。并且據EE Times的報道，在運行ResNet-18、ResNet-34、ResNet70、VGG16等業界標準神經網絡推理時，NovuTensor芯片的吞吐量和延遲都要優于英偉達的另一款高端芯片Xavier。

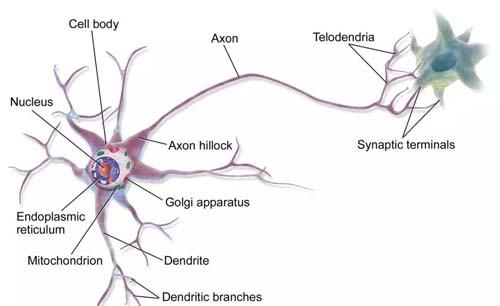

圖 神經元結構

結合Novumind 現階段的成功，我們不難看出：在云端市場目前被英偉達、谷歌等巨頭公司霸占，終端應用芯片群雄逐鹿的情形下，專注技術創新，在關鍵指標上大幅領先所有競爭對手，或許是AI芯片初創企業的生存之道。

類腦芯片

如文章開頭所說，目前所有電腦，包括以上談到的所有芯片，都基于馮·諾依曼架構。

然而這種架構并非十全十美。將CPU與內存分開的設計，反而會導致所謂的馮·諾伊曼瓶頸（von Neumann bottleneck）：CPU與內存之間的資料傳輸率，與內存的容量和CPU的工作效率相比都非常小，因此當CPU需要在巨大的資料上執行一些簡單指令時，資料傳輸率就成了整體效率非常嚴重的限制。

既然要研制人工智能芯片，那么有的專家就回歸問題本身，開始模仿人腦的結構。

人腦內有上千億個神經元，而且每個神經元都通過成千上萬個突觸與其他神經元相連，形成超級龐大的神經元回路，以分布式和并發式的方式傳導信號，相當于超大規模的并行計算，因此算力極強。人腦的另一個特點是，不是大腦的每個部分都一直在工作，從而整體能耗很低。

這種類腦芯片跟傳統的馮·諾依曼架構不同，它的內存、CPU和通信部件是完全集成在一起，把數字處理器當作神經元，把內存作為突觸。除此之外，在類腦芯片上，信息的處理完全在本地進行，而且由于本地處理的數據量并不大，傳統計算機內存與CPU之間的瓶頸不復存在了。同時，神經元只要接收到其他神經元發過來的脈沖，這些神經元就會同時做動作，因此神經元之間可以方便快捷地相互溝通。

在類腦芯片的研發上，IBM是行業內的先行者。2014年IBM發布了TrueNorth類腦芯片，這款芯片在直徑只有幾厘米的方寸空間里，集成了4096個內核、100萬個“神經元”和2.56億個“突觸”，能耗只有不到70毫瓦，可謂是高集成、低功耗的完美演繹。

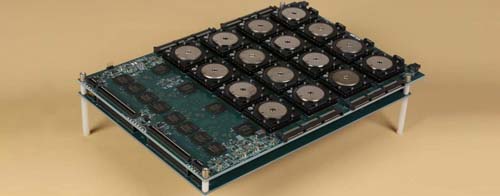

圖 裝有16個TrueNorth芯片的DARPA SyNAPSE主板

那么這款芯片的實戰表現如何呢？IBM研究小組曾經利用做過DARPA的NeoVision2 Tower數據集做過演示。它能以30幀每秒速度，實時識別出街景視頻中的人、自行車、公交車、卡車等，準確率達到了80%。相比之下，一臺筆記本編程完成同樣的任務用時要慢100倍，能耗卻是IBM 芯片的1 萬倍。

然而目前類腦芯片研制的挑戰之一，是在硬件層面上模仿人腦中的神經突觸，換而言之就是設計完美的人造突觸。

在現有的類腦芯片中，通常用施加電壓的方式來模擬神經元中的信息傳輸。但存在的問題是，由于大多數由非晶材料制成的人造突觸中，離子通過的路徑有無限種可能，難以預測離子究竟走哪一條路，造成不同神經元電流輸出的差異。

針對這個問題，今年麻省理工的研究團隊制造了一種類腦芯片，其中的人造突觸由硅鍺制成，每個突觸約25納米。對每個突觸施加電壓時，所有突觸都表現出幾乎相同的離子流，突觸之間的差異約為4%。與無定形材料制成的突觸相比，其性能更為一致。

即便如此，類腦芯片距離人腦也還有相當大的距離，畢竟人腦里的神經元個數有上千億個，而現在最先進的類腦芯片中的神經元也只有幾百萬個，連人腦的萬分之一都不到。因此這類芯片的研究，離成為市場上可以大規模廣泛使用的成熟技術，還有很長的路要走，但是長期來看類腦芯片有可能會帶來計算體系的革命。
